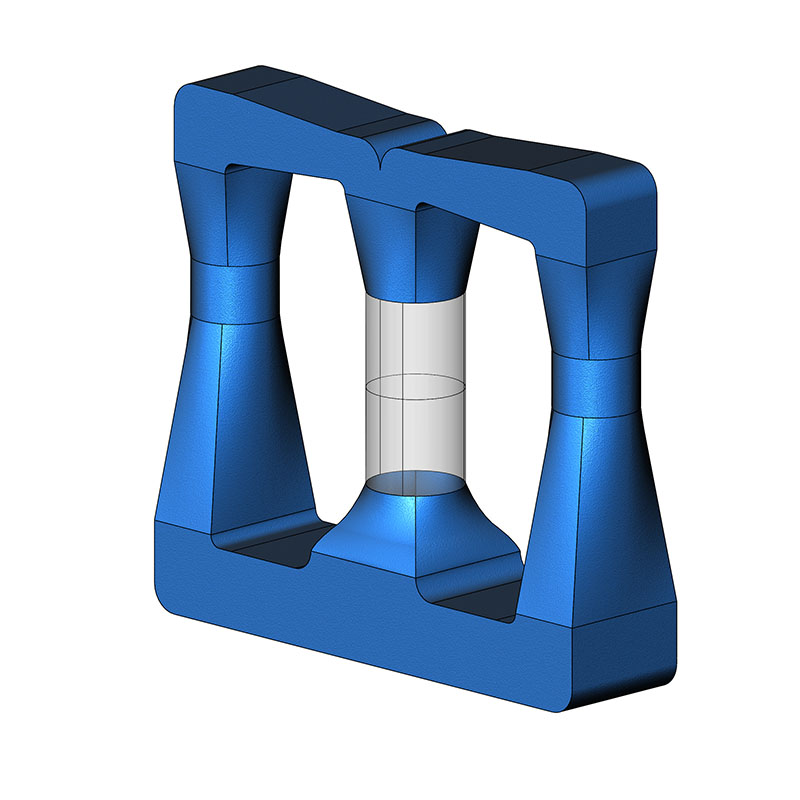

Тренажер аэродинамический АКМ-320





1. Описание

2. Технические характеристики

3. Компоновка, комплектация и цены

4. Установка и эксплуатация

















1. Описание.



Тренажер аэродинамический АКМ-320 (Аэротруба) представляет собой замкнутую, двухконтурную аэродинамическую трубу, предназначенную для тренировки спортсменов – парашютистов и развлекательных полётов в условиях имитации свободного падения. Аэротруба состоит из 2х электрических силовых установок с системой управления, воздушных каналов, силовой рамы, полетной зоны, системы охлаждения воздуха.



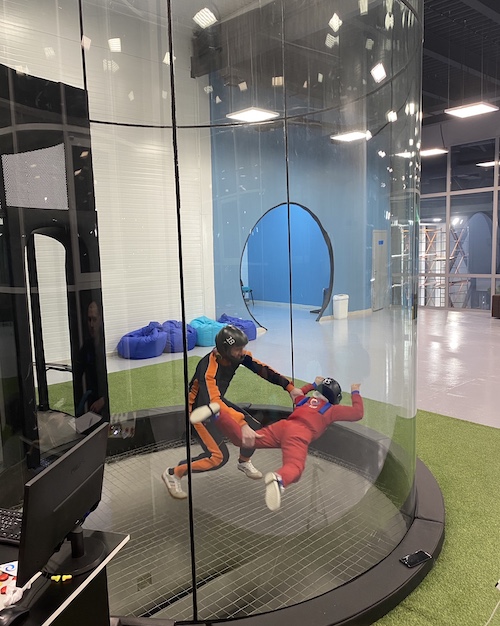

Полетная зона выполнена из металлической рамы с остеклением из поликарбоната с защитным покрытием Clear-Plex. В основании полетной зоны натянута страховочная сетка. Так же в полетной зоне есть дверь для входа и выхода спортсменов  и переходной тамбур, устраняющий перепад давления.

Для безопасности полетов над полетной зоной установлен расширяющийся канал с предохранительной сеткой в верхней части. Расширение канала снижает скорость потока и ограничивает высоту полетов.










2. Технические характеристики.

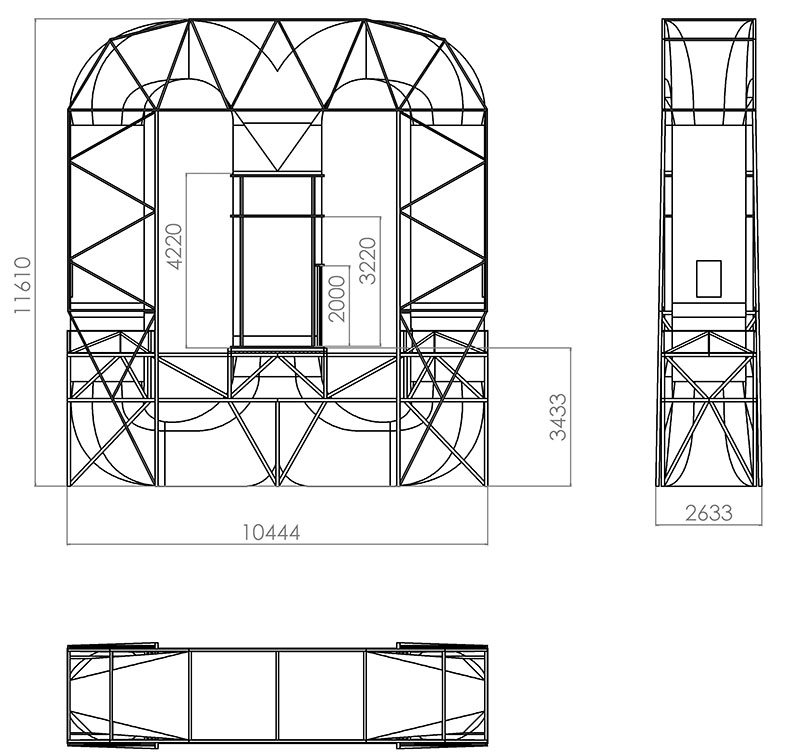

Габариты: длина 10 м.,  ширина 2,5 м., высота 11,2 м

Диаметр полётной зоны 2,2 м.

Высота полётной зоны (от сетки до сетки) 6 м., цилиндрическая часть 5 м.

Масса 13 000 кг.

Мощность электродвигателей привода вентиляторов 2х160 кВт

Частота вращения вентиляторов   0 – 1600  об/мин

Управление - частотными преобразователями

Плавный пуск

Мощность электрических приводов створок охлаждения воздуха 8х0,4 кВт

Скорость воздушного потока максимальная  - не менее 70 м/c (250 км/ч)

Рабочий диапазон температуры наружного воздуха  -25 +30 гр. С



3. Компоновка, комплектация и цены.



Тренажёр аэродинамический АКМ-320 поставляется в виде установки, готовой к эксплуатации и включает в себя всё необходимое для этого оборудование:

- Рама силовая

- Воздушные каналы

-Рабочая площадка (шириной 1 м.)  с лестницей

-Полетная зона с остеклением (поликарбонат с защитным покрытием)

-Вентиляторы 2 шт. ВНН-1800 диаметром 1,8м

-Электродвигатели асинхронные 3-х фазные 2х160 кВт

-Частотные преобразователи   2х160 кВт

-Створки охлаждения с электроприводами 8 шт.

-Пульт управления



В комплект не входит сервисное помещение и переходный тамбур полетной зоны!



Аэротруба имеет разборную конструкцию и может перевозиться автомобильным и морским транспортом.  Для перевозки требуется 3 морских 40-футовых контейнера.



Срок изготовления 5 мес. с момента внесения предоплаты.







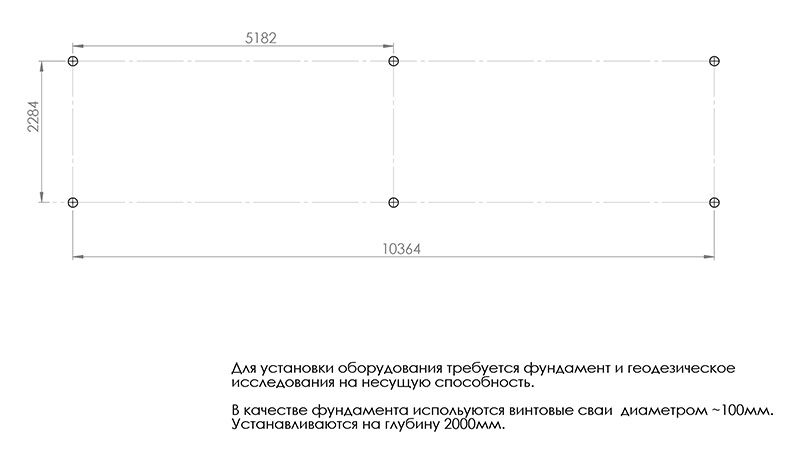

4. Установка и эксплуатация.



Аэротруба АКМ-320 отличается низкой стоимостью эксплуатации, отличными экологическими показателями, низкой шумностью, поскольку она выполнена по замкнутому типу. Отсутствуют затраты на ГСМ, расходные материалы и запчасти, ремонт и обслуживание трансмиссии. Аэротруба может быть установлена практически в любом месте, где имеется возможность подключения эл. мощности около 350 кВт. Важным плюсом аэротрубы АКМ-320 является возможность без существенных проблем разобрать, перевезти и установить ее в другом месте. Эксплуатация замкнутой аэротрубы не зависит от погоды и времени года. В тёплое время года поток охлаждается методом газообмена с окружающей средой. А в холодное поток подогревается за счёт динамического нагрева и за счёт снятия тепла с электродвигателей.

В случае повышенных требований по шуму в месте установки, шумность может быть сведена до минимальной величины путем нанесения шумопоглощающего покрытия на воздушные каналы, либо вся установка может быть размещена внутри сервисного (или другого) здания.



Изготовитель обеспечивает сборку и наладку установки, гарантийное обслуживание, а так же постгарантийную техническую поддержку в течении всего периода эксплуатации.

Назначенный срок эксплуатации аэротрубы – по состоянию (но не менее 10 лет)



Гарантийный срок 1 год (с момента подписания Акта приёмки-передачи)



Межремонтный срок эксплуатации вентиляторов 3000 ч. (с периодическими осмотрами, согласно руководства по эксплуатации).





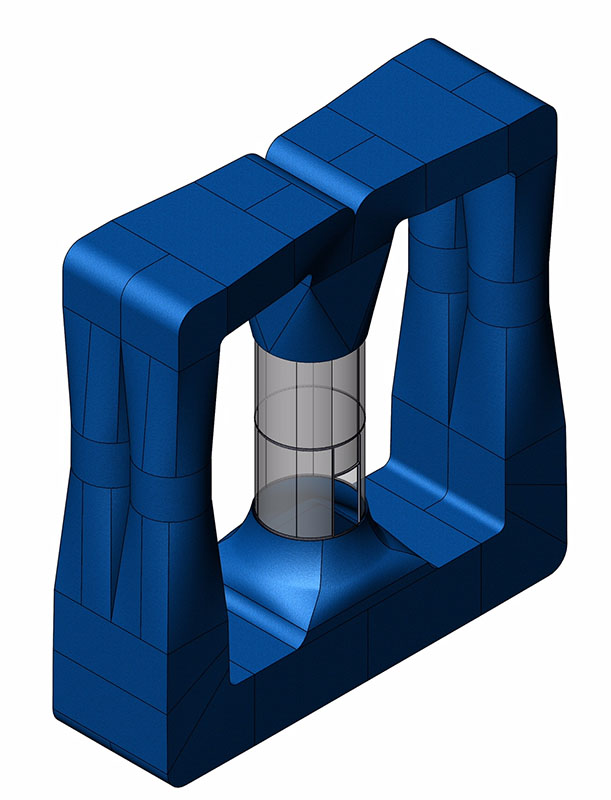

Тренажёр аэродинамический АКМ-400



Габариты 15х3,7х13,62 м.

Диаметр полётной зоны 2,5 м.

Высота полётной зоны 7 м.

Высота стакана 5 м. остекление – триплекс либо поликарбонат с покр. Clear-Plex

Масса около 16 т.

Расчётная макс. скорость потока 75 м/c.

Мощность электродвигателей привода вентиляторов 2х200 кВт

Частота вращения вентиляторов   0 – 1500  об/мин

Управление - частотными преобразователями

Плавный пуск

Мощность электрических приводов створок охлаждения воздуха 8х0,4 кВт

Может применяться охлаждение поворотными лопатками.

Рабочий диапазон температуры наружного воздуха  -25 +30 гр. С



Данный тип аэротрубы почти так же удобен и экономичен в эксплуатации, как и АКМ-320, но при этом обладает максимально высоким качеством потока и более комфортной полётной зоной, что является важным фактором, для привлечения спортсменов и обычных посетителей.



Срок изготовления 6 мес.







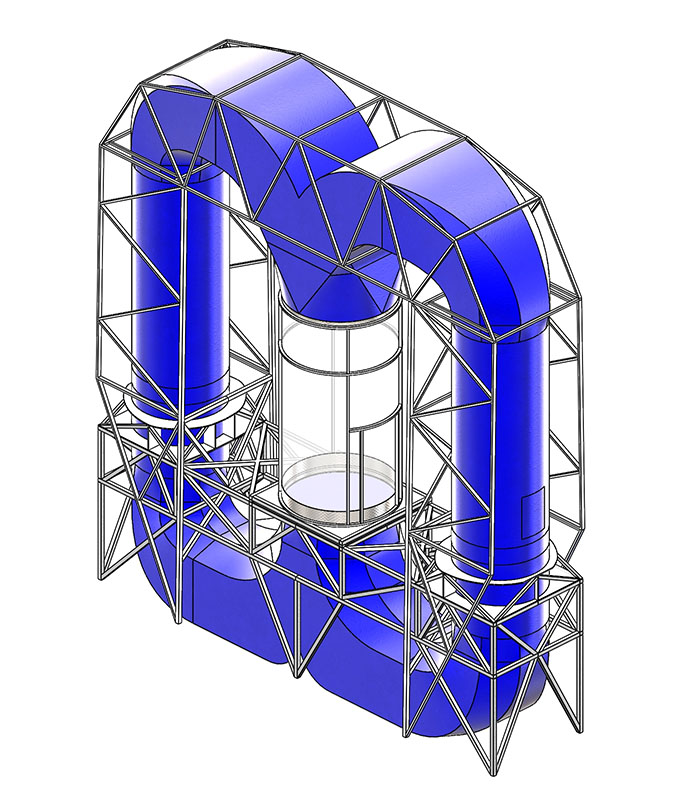

Тренажёр аэродинамический АКМ- 640














Основные технические характеристики:

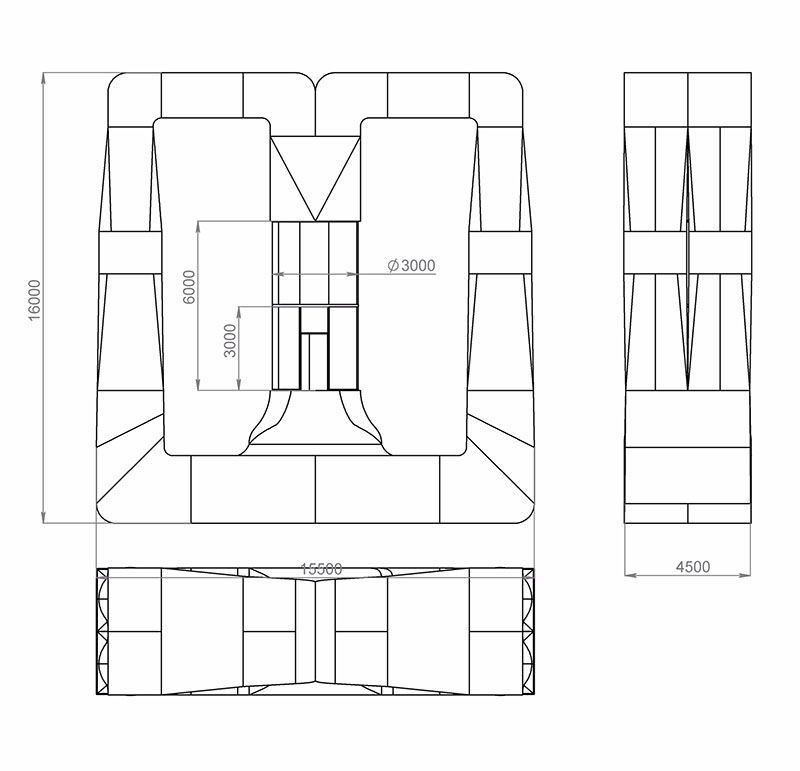

Габариты: длина 15,5 м.,  ширина 4,5 м., высота 16 м

Диаметр полётной зоны 3 м.

Высота полётной зоны (от сетки до сетки) 9 м., цилиндрическая

прозрачная часть 6 м.

Масса  около 24 000 кг.

Мощность электродвигателей привода вентиляторов 4х160 кВт

Частота вращения вентиляторов   0 – 1500  об/мин

Управление - частотными преобразователями

Плавный пуск

Мощность электрических приводов створок охлаждения воздуха 8х0,4 кВт

Скорость воздушного потока максимальная  - не менее 75 м/c

Рабочий диапазон температуры наружного воздуха  -25 +35 гр. С



Аэротруба АКМ-640, как и младшие модели аэротруб АКМ, отличается уникальной энергетической эффективностью. Благодаря чему, она, обладая просторной полётной зоной, пригодной в т.ч. для профессиональных занятий спортом, имеет рекордно низкие эксплуатационные расходы (около 2700 руб/час при цене эл. энергии 4,5 руб. за кВт*ч).

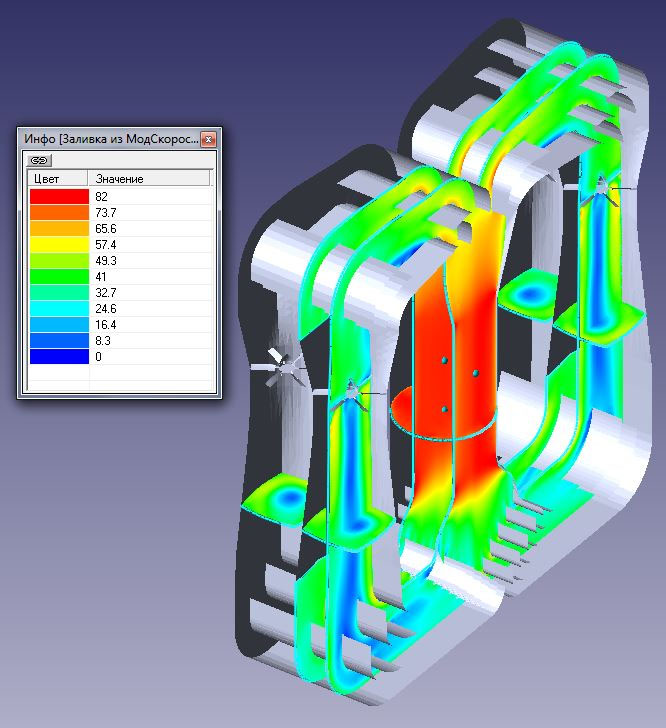

При этом, по результатам компьютерного моделирования, она обеспечивает максимально возможное качество воздушного потока, что так ценится и спортсменами и любителями.



Срок изготовления 8 мес.

* По желанию заказчика аэротруба АКМ-640 может быть доработана до диаметра полётной зоны 3,2 м. (при этом устанавливаются двигатели 4х200 кВт).
