Аэротрубы спортивного класса АКМ-VWT-320, AKM-VWT-360, AKM-VWT-430

Представляем вашему вниманию наши новые разработки - аэротрубы диаметром 3,2 м, 3,6 м, 4,3 м!!!

AKM-VWT-320

Основные технические характеристики:

Габариты:  (Д.Ш.В.) 18х7х18 м.

Полётная камера:

Цилиндрическая часть (стакан) D 3,2 м. H 5 м.

Высота от сетки до сетки 10 м.

Мощность макс. 800 кВт

Вентиляторы D 2000 mm (4х200 кВт)

Охлаждение - воздухообменное, принудительное.

Охлаждение холодильным агрегатом (чилером) - опция

Масса около 65 т.

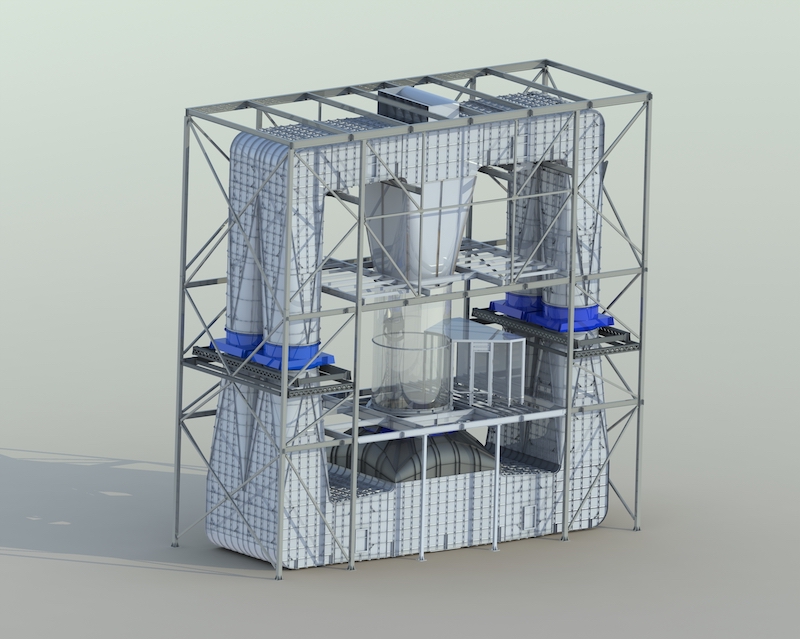

AKM-VWT-360
Основные технические характеристики:
Габаритные размеры (Д.Ш.В) – 19х8х19,5 м.
Масса – 100 т.
Электрическая мощность аэротрубы (макс.) – 1,2 МВт
Размеры полётной камеры: диаметр стакана – 3,6 м., высота стакана 5 м.,
высота полётной камеры (от сетки до сетки) 10 м.

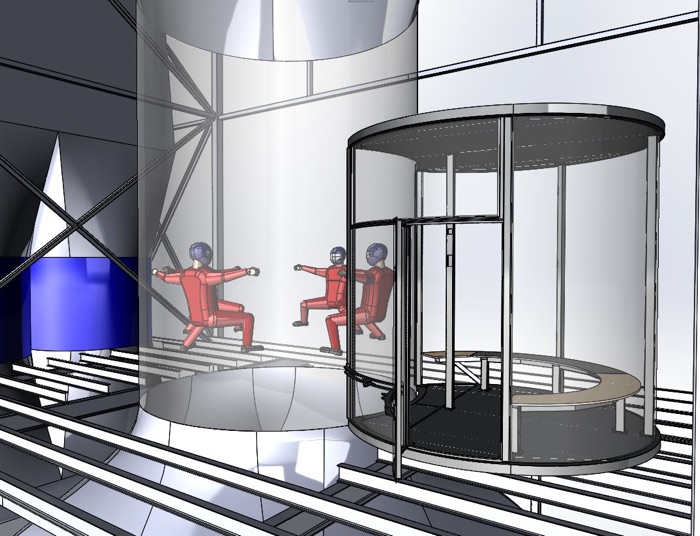

AKM-VWT-360 Flight Chamber

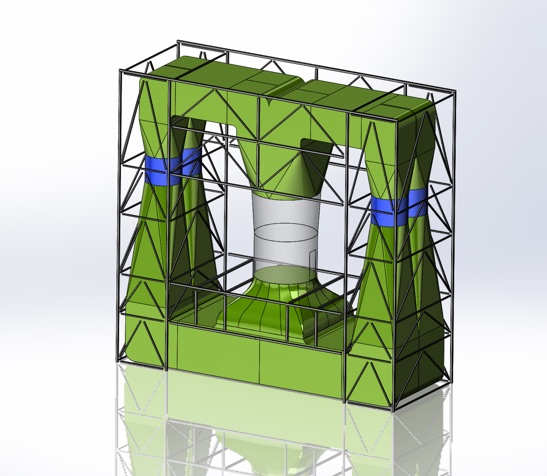

AKM-VWT-430

Основные технические характеристики:

Габариты:  (Д.Ш.В.) 22х8х24 м.

Полётная камера:

Цилиндрическая прозрачная часть (стакан) D 4,3 м. H 5 м.

Общая высота полётной камеры 12 м.

Мощность макс. 1500 кВт

Вентиляторы 4 шт. D 3 м.

Охлаждение - воздухообменное, принудительное.

Охлаждение холодильным агрегатом (чилером) – опция

Рекомендованная холодильная мощность чилера 1200 кВт, электрическая мощность 400 кВт

Система шумогашения в полётной камере – опция

Масса около 170 т.


AKM-VWT-430
